CAMBIO DE HORQUILLA INVERTIDA EN GESITA

Ver el tema anterior Ver el tema siguiente Ir abajo

CAMBIO DE HORQUILLA INVERTIDA EN GESITA

Mensaje por Domin el Sáb Feb 19 2011, 19:23

Este post ya lo había puesto en otro foro. Lo incluyo en este, para poder compartir el cambio con todos los nuevos amigos de TRAIL TOTAL y para que puedan coger ideas. Espero que os guste.

Aquí esta el cambio que le he hecho a la gesita.

En primer lugar, como desafortunadamente no tengo conocimientos en mecánica Sad , voy a intentar explicar todo el proceso de montaje, adaptación y conversión lo mejor posible (que los entendidos me corrijan si meto algún gambazo).

Bueno, pues comenzamos; en primer lugar la pieza que vamos a poner, nada más y nada menos que una MARZOCCHI 45mm de una GASGAS de 400 EC (incluye rueda 21" y pinza, la bomba de frenado no la he cambiado porque me ha servido la de la gesita).

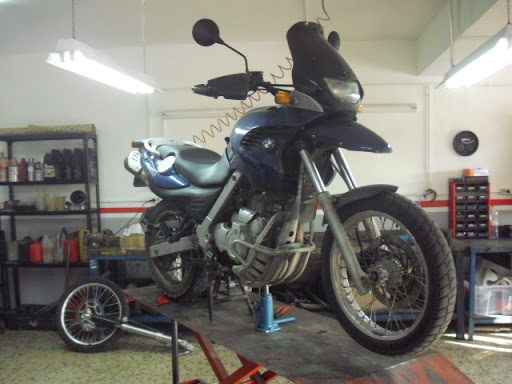

El paciente en la mesa del quirófano





Los pasos para desmontar el tren delantero de la gesita no los he documentado, ya que viene perfectamente indicado en el manual de mantenimiento.

La moto sin el tren original (estaba la pobrecita mellada)

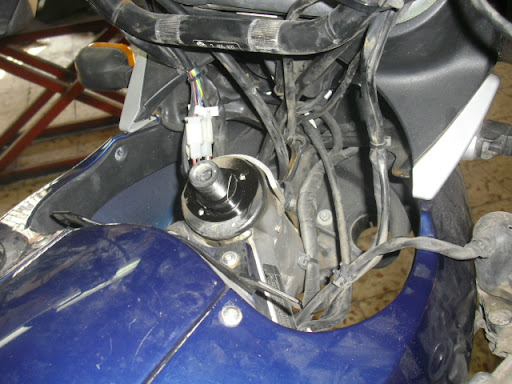

Vista desde la parte superior del hueco del chasis donde se coloca el eje de dirección.





Aquí tenemos las dos tijas (derecha de la BMW e izquierda GASGAS) En este punto del trabajo, tuve que ir a comprar los rodamientos con las medidas del interior del eje de dirección de la GASGAS y el exterior (la dentada) de la GS para que adaptara bien en la pletina o asiento del hueco del chasis (donde irá el eje de dirección).

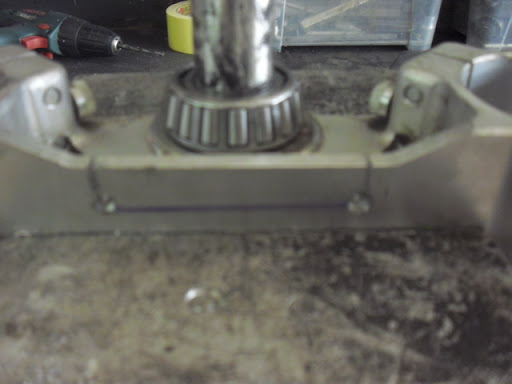

Tuvieron que hacer un pequeño apaño a la tija, rebanar u poco de ella para que encajara bien. Se marca y a cortar. Fue sencillo ya que se trataba de aluminio.








Ahora toca hacer un "poco" de rosca al eje para que el eje de dirección asiente bien en los rodamientos y no se tenga holgura. No veas como costo hacerle unos 3 cm de rosca (todavía tengo agujetas). Deciros, que es en lo único que he podido ayudar en todo el proceso. También comentaros que en este punto mucha gente me decía que tendría que ir a un tornero a que me adaptara las tijas (con la consiguiente pasta que cobran). Menos mal que al final lo pudimos hacer todo en el taller. Las fotos:

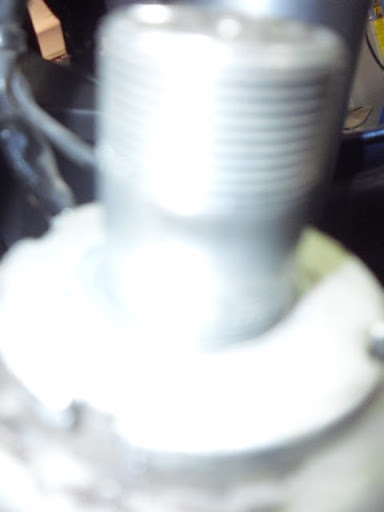

No se aprecia muy bien la distancia de la rosca que tuvimos que hacer, pero era un poco considerable. Es lo que no se aprecia por debajo de la rosca original (la que si se aprecia algo)

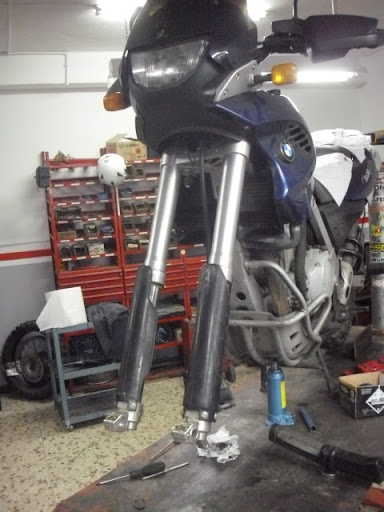

Bueno, después de todo lo anterior, que ha sido lo más difícil y complicado del proceso, se presenta las nuevos tubos.








Ahora toca fabricarle una pletina para la pieza del contacto y el bloqueo.





Aquí el maestro taladrando los dos tornillos fijos del contacto (vaya tela lo que costó).

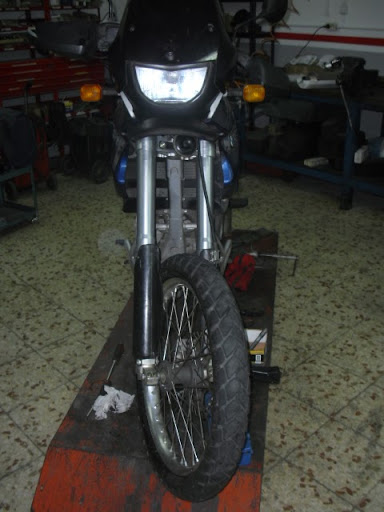

Y aquí ya montada la horquilla con el contacto y ajustado ya las tijas y el eje (se parece a otra foto anterior, pero la anterior era solo la presentación)

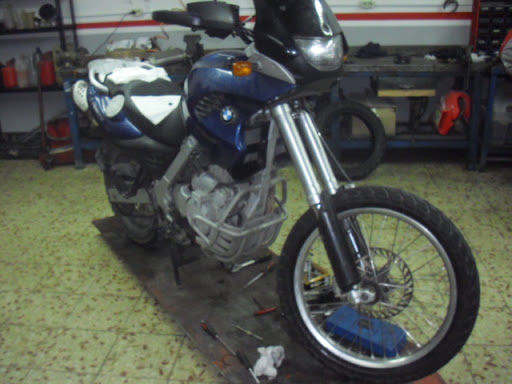

Y este es el resultado final del trabajo (sin guardabarros)








Con el guardabarros (es provisional ya que le voy a poner uno universal de enduro, creo que un acerbis universal de motorad que también le vale para el campo)








Bueno señores, pues esto es todo. No quiero irme sin darle las gracias a los pedazos de profesionales que han podido colocarme este horquillón y que les estoy muy agradecidos. Por ello os doy las gracias a Andrés y José !!!OLE CAMPEONES!!!









Espero que os sirva de guía y ya os diré como va el asunto. Cervezas y Vsssssss
